สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
LEADTOP
ได้รับการรับรอง:
ISO
หมายเลขรุ่น:
LTQF
ติดต่อเรา
อ้างเรื่อง: ผ้าเช็ดทำความสะอาดแบบเปียก การผลิต ไลน์ (40-120ชิ้น/แพ็ค)
| รายการ | รายละเอียดสินค้า | ปริมาณ | ราคา | จำนวนเงินทั้งหมด |
| 1 | LTQF-2800 ความเร็วสูง ทิชชู่เปียกNS เครื่องพับ | 1 ชุด | $60,000 | $180,000 |
| 2 | LTQP-360 ผ้าเช็ดทำความสะอาดเปียกอัตโนมัติเต็มรูปแบบ NSรุก NSachine (ฟิล์มบรรจุประกบอัตโนมัติ) | 1 ชุด | $65,000 | |
| 3 | LTQL-5800B เครื่องปิดฝาอัตโนมัติเต็มรูปแบบ (SCARA) | 1 ชุด | $55,000 |

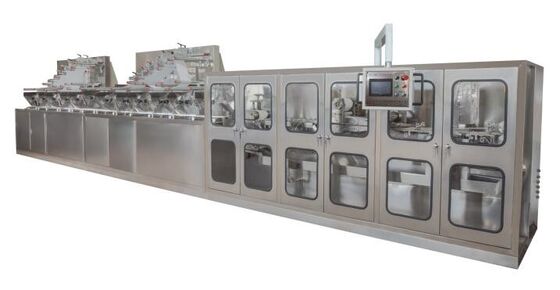

LTQF-2800 ความเร็วสูง เช็ดเปียกNS เครื่องพับ
l ขั้นตอนการผลิต: คลี่ออก - ตัดผ้าเข้าเลน - พับ - เปียก - ตัด - กองและนับ - ส่งมอบ
l พารามิเตอร์ทางเทคนิคหลัก
NS ประเภทสินค้า: เปียก ผ้าเช็ดทำความสะอาด
NS ความเร็วของผลิตภัณฑ์: 250-380 ตัด/นาที (3000-4500 ชิ้น/นาที )
NS วัตถุดิบที่เหมาะสม: กระดาษวางอากาศ สปันจ์/ผ้านอนวูฟเวนรีดร้อน
NS น้ำหนักวัตถุดิบ : 40-80g/㎡
NS วิธีพับ : รูปร่าง "Z" (ป๊อปอัปและไม่ป๊อปอัป)
NS ตัดรวมกัน:. ก.ชั้นกระดาษสองชั้น
l B.10 เลน หรือ 12 เลน 2 ม้วน
ล.ความกว้างของม้วนวัตถุดิบ:900~1000mm
u ความยาวของทิชชู่เปียก:140-220 มม. (การตั้งค่าผ่านหน้าจอสัมผัส)
NS ขนาดของวัตถุดิบ: (1000-1250) ×Ø1000 (มม., กว้าง×เส้นผ่านศูนย์กลาง)
NS ขนาดเนื้อเยื่อเปียกแฉ: (140-220)×(150-250) (มม.,ยาว×กว้าง)
NS ขนาดพับกระดาษทิชชู่เปียก: (140-220)×(90-110) (มม.,ยาว×กว้าง)
n ระบบจ่ายวัสดุ: เซอร์โวมอเตอร์
n ระบบตัด: มอเตอร์คอนเวอร์เตอร์
n ระบบเสาเข็ม: เซอร์โวมอเตอร์
NS แหล่งจ่ายไฟ: 380V 50HZ
NS พลัง: 10KW
NS ขนาดเครื่อง: 10200 × 3300 × 2000 (มม., ยาว×กว้าง×สูง)
NS น้ำหนักเครื่อง:5000 กก.
n ถังเก็บน้ำ:400L 2 ชิ้น
รายละเอียดเครื่อง
การกำหนดค่าไฟฟ้า
| ไม่ | คำอธิบาย | ข้อมูลจำเพาะ | จำนวน | หมายเหตุ |
| 1 | PLC | FX3GA-60MT | 1 | มิตซูบิชิ (ญี่ปุ่น) |
| 2 | เซอร์โวมอเตอร์(ควบคุมระยะห่างของเนื้อเยื่อ | MR-JE-300A | 1 | มิตซูบิชิ (ญี่ปุ่น) |
| 3 | เซอร์โวมอเตอร์ (รับเนื้อเยื่อ) | MR-JE-70A | 1 | มิตซูบิชิ (ญี่ปุ่น) |
| 4 | มอเตอร์ลดหนอนกังหัน | WPDA120-1:10-Y100L2-4 | 1 | 3KW หนานจิง Utton (จีน) |
| 5 | อินเวอร์เตอร์ | 4KW | 1 | อาร์ทริช |
| 6 | หน้าจอสัมผัส | 7นิ้ว | 1 | วีคอน |
| 7 | สวิตช์แอร์ | 7 | เซี่ยงไฮ้ เหรินหมิน | |
| 8 | แหล่งจ่ายไฟสลับ | S-200-24 | 1 | เซี่ยงไฮ้ หมิงเหว่ย |
| 9 | ไฟแสดงสถานะ | 1 | เซี่ยงไฮ้ เหรินหมิน | |
| 10 | สวิตช์หยุดฉุกเฉิน | 3 | เซี่ยงไฮ้ เหรินหมิน | |
| 11 | โพเทนชิออมิเตอร์ | 5KΩ | 1 | |
| 12 | ตัวเข้ารหัสแบบหมุน | เอาต์พุตขั้วที่เพิ่มขึ้น | 1 | โคโย (ญี่ปุ่น) |
| 13 | รีเลย์ | ออมรอน | 4 | ออมรอน (ญี่ปุ่น) |
| 14 | พร็อกซิมิตีสวิตช์ | Autonics | 6 | ออโตนิกส์ (เกาหลี) |
| 15 | รีเลย์ตั้งเวลา | CKHKC | 6 | จีน |
| 16 | คอนแทคเตอร์ | 3 | เซี่ยงไฮ้ เหรินหมิน | |
| 17 | หม้อแปลงไฟฟ้าเซอร์โว | 4.5KW | 1 | จีน |
| LTQF-2800 รายการอะไหล่ | |||
| เลขที่. | รายการ | สเปค | จำนวน |
| 1 | ใบมีดตัด (ขึ้น) | 150×35×8 | 5 ชิ้น |
| 2 | ใบมีดตัด (ลง) | 150×30×10 | 3 ชิ้น |
| 3 | เข็มขัดกลม | φ5 | 2 ชิ้น |
| 4 | สายพานลูกกลิ้งเรียว | 850×30×3 | 2 ชิ้น |
| 5 | ใบมีดตัด(ขึ้น) | 8*29*150 | 2 ชิ้น |
| 6 | ใบมีดตัด(ลง) | 10*15*150 | 2 ชิ้น |
| 7 | เข็มกลัด | 6 ชิ้น | |
| 8 | เม็ดบีท | 2220*18 | 2 ชิ้น |
| 9 | เม็ดบีท | 2150(2140*18) | 2 ชิ้น |
| 10 | กล่องเครื่องมือ | 1 ชุด | |

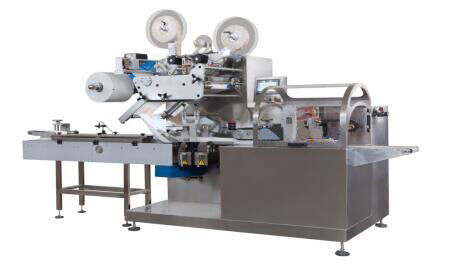

LTQP-360 เครื่องบรรจุผ้าเช็ดทำความสะอาดเปียกอัตโนมัติเต็มรูปแบบ (ฟิล์มบรรจุประกบอัตโนมัติ)
ประเภทการผลิต: กระดาษทิชชู่เปียกสำหรับเด็ก
เคล็ดลับ: พร้อมกับ 8 หน่วยของเซอร์โวมอเตอร์จากแบรนด์ Yaskawa
กระบวนการผลิต : เชื่อมต่อกับเครื่องพับ → ป้อนกระดาษเช็ดอัตโนมัติ → ลำเลียงไปยังเครื่องบรรจุ → ตั้งค่าฟิล์มบรรจุภัณฑ์ → ตั้งค่าฉลากรูหน้าต่าง → การปิดผนึกตรงกลาง → สิ้นสุดการปิดผนึกและการตัดแบบลูกสูบ → ส่งออกผลิตภัณฑ์สำเร็จรูป
หลัก พารามิเตอร์ทางเทคนิค:(เหมาะสำหรับบรรจุ :40-120 ชิ้น/ถุง)
เครื่องจักรในรายละเอียด AFS:

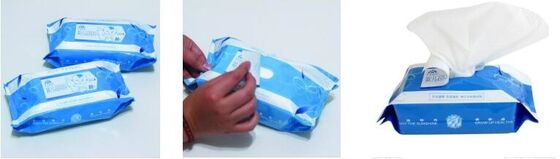

ตัวอย่างผลิตภัณฑ์สำเร็จรูป:
LTQP-360 รายการการกำหนดค่าไฟฟ้าหลัก
(ยัสกวา(ญี่ปุ่น) ทางไฟฟ้า (เซอร์โวมอเตอร์ 8 ตัวจาก Yaskawa)
| ไม่ | รายละเอียดสินค้า | ข้อมูลจำเพาะ | จำนวน (ชิ้น) | สังเกต |
| 1 | ตัวควบคุมการเคลื่อนไหว | JEPMC-MP2300S-E | 1 | YASKAWA(ญี่ปุ่น) |
| 2 | โมดูลเสริม | R7K4FML-6-DCA32A | 1 | YASKAWA(ญี่ปุ่น) |
| 3 | เซอร์โวมอเตอร์/เซอร์โวยูนิต | SGMJV-08ADE6S /SGDV-5R5A11A | 5 | YASKAWA(ญี่ปุ่น) 750w |
| 4 | เซอร์โวมอเตอร์/เซอร์โวยูนิต | SGMGV-13ADC61 /SGDV-120A11A | 1 | YASKAWA(ญี่ปุ่น)1.3kw |
| 5 | เซอร์โวมอเตอร์/เซอร์โวยูนิต | SGMGV-20ADA61/SGDV-180A11A | 1 | YASKAWA(ญี่ปุ่น) 1.8kw |
| 6 | เซอร์โวมอเตอร์/เซอร์โวยูนิต | SGMGV-09ADC61/SGDV-7R6A11A | 1 | YASKAWA(ญี่ปุ่น)0.85 กิโลวัตต์ |
| 7 | สายไฟ + สายเอ็นโค้ดเดอร์ | JZZP-CVM09/JZSP-CVP02-05 | 1 | YASKAWA(ญี่ปุ่น)850w |
| 8 | สายไฟ + สายเอ็นโค้ดเดอร์ | JZSP-CMM00-05 JZSP-CMP00-05 | 7 | YASKAWA(ญี่ปุ่น) 750w |
| 9 | สายไฟ + สายเอ็นโค้ดเดอร์ | JZSP-CVM30-05 JZSP-CVP02-5 | 2 | YASKAWA(ญี่ปุ่น)1.3kw YASKAWA(ญี่ปุ่น)1.8kw |
| 10 | สายสื่อสาร | JEPMC-W6002-05 | 12 | |
| 11 | ความต้านทานขั้ว | JEPMC-W6022-E | 2 | |
| 12 | แผงสัมผัส | ไวน์วิว | 1 | 7 นิ้ว |
| 13 | สวิตช์ตัดอากาศ | LG | 12 | |
| 14 | เบรกเกอร์กระแสไฟตกค้าง | CHINT | 1 | |
| 15 | คอนแทคเตอร์ (สวิตช์) | ชไนเดอร์ | 1 | |
| 16 | สวิตช์ไฟ | M&W | 1 | 350w |
| 17 | โซลิดสเตตรีเลย์ (SSR) | ANV | 6 | |
| 18 | ตัวควบคุมอุณหภูมิ | DTE10P | 1 | |
| 19 | รีเลย์ | ออมรอน | 4 |
| LTQP-360 รายการอะไหล่ | |||
| รายการ | ชื่อ | ข้อมูลจำเพาะ | จำนวนชิ้น |
| 1 | เครื่องตัดหมัด | มาตรฐาน 40mm×20mm | 1 |
| 2 | ล้อทำความร้อนซีลตามยาว | 4 | |
| 3 | ท่อความร้อนปิดผนึกแนวนอน | 4 | |
| 4 | สายพานลูกกลิ้งเรียว | 2 | |
| 5 | เทอร์โมคัปเปิล | 2 | |
| 6 | สายพานดันวัสดุ | 5 | |
| 7 | ใบมีดตัดผนึกแนวนอน | 1 | |
| 8 | กล่องเครื่องมือ | 1 ชุด | |

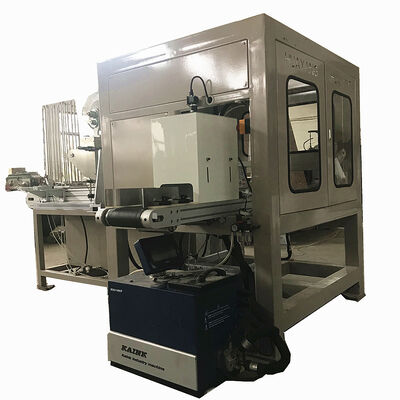

LTQL-5800B เครื่องปิดฝาอัตโนมัติเต็มรูปแบบ (SCARA)
I. พารามิเตอร์ทางเทคนิค
| ความเร็ว | 45-60 ชิ้น/นาที (เช่น ความยาวฟิล์ม 250 มม.) | ||
| แม็กซี่.ความยาวของฟิล์มบรรจุ | 300 มม. (ความยาวของฟิล์มจะส่งผลต่อความเร็วในการผลิตจริง) | ||
| แพ็คเกจทิชชู่เปียก Dimension | ความยาว | ความกว้าง | ส่วนสูง |
| 300mm | 45-120mm | 10-80mm | |
| ความแม่นยำ | ±1.2 มม. | ||
| ต้องการแรงดันไฟฟ้า | 3 เฟส, AC380V 50/60 Hz | ||
| พลัง | 7.5 กิโลวัตต์ | ||
| ความกดอากาศ | 0.4 - 0.6MPa, 1.0 ลบ.ม./ชม. | ||
| มิติ | ยาว 2000 * กว้าง 2650 * สูง 1650 มม. | ||
| น้ำหนัก | 1200 กก. | ||
ครั้งที่สองคำอธิบาย
1. การนำตัว SCARA ของเดลต้ามาใช้กันอย่างแพร่หลายในผลิตภัณฑ์อิเล็กทรอนิกส์ 3C ตัว SCARA มีความเร็ว ความแม่นยำ ความเป็นเส้นตรงและแนวตั้งที่เหนือกว่า ซึ่งสามารถทำงานได้อย่างรวดเร็วและแม่นยำในการจับฝาปิด เคลือบ และวางฝาบนแพ็คเกจทิชชู่เปียก
2. ระบบ E-Vision: การใช้ระบบ DMV2000 E-vision ของเดลต้าซึ่งเป็นอินเทอร์เฟซการทำงานแบบมนุษย์รุ่นใหม่สร้างระบบตรวจสอบภาพอิเล็กทรอนิกส์อย่างรวดเร็วโดยใช้กล้องอินเทอร์เฟซ CameraLINK ระดับสูงเพื่อให้ได้การประมวลผลทางคณิตศาสตร์ความเร็วสูงในตัว ในการเชื่อมต่อสื่อสาร PLC เพื่อแลกเปลี่ยนข้อมูลโดยอัตโนมัติอินเทอร์เฟซการแสดงผลและการทำงานในโหมดการทำงานสามารถปรับแต่งได้ และทำให้การใช้งานและบำรุงรักษาง่ายขึ้น
3. หน้าจอสัมผัส: คำสั่งหลักทั้งหมดผ่านหน้าจอสัมผัสขนาด 7 นิ้ว เช่น การตั้งค่าตำแหน่งการจับฝา การตั้งค่าตำแหน่งการเคลือบ เส้นทางการพ่นกาว (ตะปูเหมือนสี่เหลี่ยม ชนิดทางวิ่ง ชนิดวงรี) และการชดเชยพารามิเตอร์อื่นๆ ทั้งหมด สามารถตั้งค่าหรือปรับเปลี่ยนได้ด้วยหน้าจอสัมผัส
4. แหล่งกำเนิดแสงสำหรับการมองเห็น: ใช้แหล่งกำเนิดแสง LED ในอุตสาหกรรมซึ่งมีความทนทานกว่าแหล่งกำเนิดแสงพลเรือน ยืดอายุการสลาย และแหล่งกำเนิดแสงจะไม่เกิดแสงแฟลช ซึ่งช่วยเพิ่มความแม่นยำในการถ่ายภาพ
5. จอแสดงผล: ใช้จอแสดงผลอุตสาหกรรมขนาด 15 นิ้วซึ่งเหมาะสำหรับใช้ในการประชุมเชิงปฏิบัติการ
สาม. การกำหนดค่าไฟฟ้าหลัก
| ไม่. | รายการ | สเป็คและรุ่น | จำนวน | เครื่องหมาย |
| 1 | สการ์ บอดี้ | DRS40L3SS1BN002 (รวม CVT) | 1 | เดลต้า |
| 2 | คอนโทรลเลอร์ #1 | DMV2000-CL2-HS | 1 | เดลต้า |
| 3 | กล้อง | DMV-CM4MCCL | 1 | เดลต้า |
| 4 | เลนส์กล้อง | DMV-LN16M06 | 1 | เดลต้า |
| 5 | สายเคเบิล | DMV-CAF03CL | 1 | เดลต้า |
| 6 | ระบบเซอร์โว | B2-750W | 3 | เดลต้า |
| 7 | คอนโทรลเลอร์ #2 | DVP32ES200T | 1 | เดลต้า |
| 8 | หน้าจอสัมผัส | DOPB07E411 | 1 | เดลต้า |
| 9 | อุปกรณ์หลอมร้อน | 1 | HS |
