สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
LTPM China
ได้รับการรับรอง:
CE, GMP
หมายเลขรุ่น:
FL-ซีรีส์
ติดต่อเรา

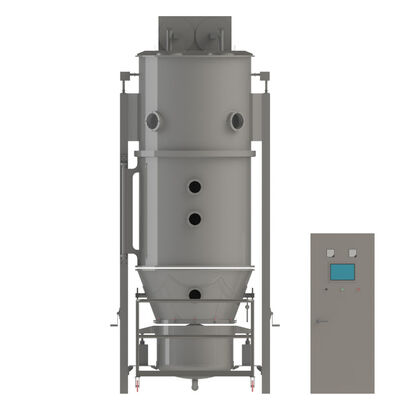

FL Series Fluid Bed Granulator ของเราเหมาะสำหรับยาเม็ด แคปซูล น้ำตาลต่ำ หรือเม็ดน้ำตาลของยาจีน
1. ความสามารถในการไหลดีขึ้นและฝุ่นลดลง
2. การดำเนินการมีความปลอดภัย
3. ไม่ต้องเข้ามุมดังนั้นการขนถ่ายจึงรวดเร็ว เบา และสะอาด
4. ปลอดภัยสำหรับผู้ปฏิบัติงานเนื่องจากมีการดัดแปลงผ้ากรองป้องกันไฟฟ้าสถิตย์
5. เป็นไปตามข้อกำหนดของ GMP
หลักการทำงาน:
อากาศเข้าจะถูกประมวลผลจาก AHU ทางเข้าผ่านตัวกรองและให้ความร้อน จากนั้นนำไปที่โถด้านล่างวัสดุถูกเป่าให้เท่ากันโดยลมร้อนซึ่งไหลผ่านแผ่นกระจายลมของชามผลิตภัณฑ์ จากนั้นจึงสร้างสถานะฟลูอิไดซ์อย่างต่อเนื่องและทำให้แห้งอย่างสม่ำเสมอด้วยลมร้อน
ในกรณีของสเปรย์ด้านบนสำหรับแกรนูลฟลูอิไดซ์ ให้ใช้โถผลิตภัณฑ์แบบเคลื่อนย้ายได้บนสเปรย์ สารยึดเกาะจะถูกฉีดพ่นด้านบนผ่านปืนฉีดในห้องกระจายเข้าไปในโถผลิตภัณฑ์ และสเปรย์ลงบนพื้นผิววัสดุที่ถูกทำให้เป็นละอองด้วยอากาศอัดเม็ดผลิตภัณฑ์จะเกาะติดกันโดยสารยึดเกาะ และรับสะพานสารยึดเกาะเพื่อสร้างเม็ดแกนหลัก จากนั้นจึงเติบโตเพื่อสร้างเม็ดเปียกที่ต้องการ ซึ่งสารยึดเกาะจะแห้งอย่างสม่ำเสมอด้วยลมร้อน และสุดท้ายก็ได้เม็ดแห้งในที่สุด
ในกรณีของสเปรย์ด้านล่างสำหรับการเคลือบ ให้ใช้ชามผลิตภัณฑ์ที่สามารถเคลื่อนย้ายด้านล่างของสเปรย์ สารยึดเกาะจะเปลี่ยนเป็นสเปรย์จากปืนฉีดด้านล่างและทำเป็นละอองเม็ดหรือเม็ดที่ฉีดจากด้านล่างขึ้นด้านบนภายในของห้องฟลูอิไดซ์ไดซ์และเคลือบด้วยน้ำยาเคลือบ จากนั้นตกลงไปตามผนังของโถผลิตภัณฑ์สเปรย์ด้านล่างและทำให้แห้งด้วยลมร้อน ซึ่งกลับไปที่ด้านล่างจะถูกพ่นอีกครั้งจากห้องฟลูอิไดซ์และกระบวนการเคลือบซ้ำ .
ข้อมูลจำเพาะ
| แบบอย่าง | 200 |
| ปริมาณ (L) | 670 |
| จำนวนที่ต้องการบำบัด (กก./ครั้ง) | 100/300 |
| กำลังของพัดลม (กิโลวัตต์) | 30 |
| ใช้ไอน้ำ 0.4MPa (กก. / ชม.) | 282 |
| ปริมาณการใช้อากาศอัด (m3/นาที) | 1.1 |
| เสียงรบกวน dB (A) | (พัดลมติดตั้งแยกต่างหาก) ≤75 |
| ความสูงของเครื่องหลัก (ม.) | 2.34×1.7×3.8 |
คุณสมบัติ
1. ILET AHU
AHU ทางเข้ารวมถึงตัวกรองสามขั้นตอนด้วย G4, F8 และ H13, เครื่องลดความชื้นพร้อมตัวทำความเย็นพื้นผิว, อุณหภูมิอากาศเข้าที่ควบคุมโดยประตูผสมลมเย็นและอากาศร้อน, ปริมาณลมเข้าโดยอินเวอร์เตอร์ควบคุมซึ่งสามารถตั้งค่าและปรับได้
2. โครงสร้างร่างกายหลัก
โครงสร้างตัวเครื่องหลักประกอบด้วยโถล่าง โถผลิตภัณฑ์เคลื่อนย้ายได้บนสเปรย์ ชามผลิตภัณฑ์เคลื่อนย้ายได้ด้านล่างสเปรย์ ช่องกระจาย และห้องกรองโถด้านล่าง โถผลิตภัณฑ์ที่เคลื่อนย้ายได้ และช่องกระจายอากาศถูกปิดผนึกด้วยซิลิโคนทำให้พองได้ด้วยการตรวจสอบอากาศอัดเพื่อรับรองการปิดผนึกที่เชื่อถือได้
3. ตัวกรองผลิตภัณฑ์
อุปกรณ์ทำความสะอาดตัวกรองป้องกันการเป่าแบบพัลส์ใช้แผ่นกรองผ้าป้องกันไฟฟ้าสถิตย์ (ในกรณีที่มีการร้องขอ ตัวกรองป้องกันการระเบิดของสแตนเลสสามารถใช้ได้) ซึ่งเป็นซิลิกอนพองที่ปิดผนึกด้วยช่องกรองที่มีการตรวจสอบอากาศอัดเพื่อรับรองการปิดผนึกที่เชื่อถือได้ติดตั้งเซ็นเซอร์วัดฝุ่นบนท่อร่วมไอเสียและเชื่อมต่อกับระบบควบคุม PLC เพื่อความปลอดภัยของผลิตภัณฑ์ระหว่างการผลิต
4.ท่อไอเสีย
ระบบเก็บฝุ่นไอเสียสามารถออกแบบได้ตามคำขอเพื่อปกป้องสิ่งแวดล้อม
5. การออกแบบการระเบิดของฝุ่น 2 บาร์และ 10 บาร์
สามารถเลือกการออกแบบป้องกันฝุ่นผง 2 บาร์และ 10 บาร์ เพื่อให้มั่นใจในความปลอดภัยของผู้ปฏิบัติงาน อุปกรณ์ และสิ่งแวดล้อมด้วยอุปกรณ์ต่อสายดินที่เชื่อถือได้
6.FLUIDZED แกรนูล
ในกรณีที่ร้องขอแกรนูลฟลูอิไดซ์ไดซ์ จะมีการจัดเตรียมถังสารละลายสารยึดเกาะและระบบสเปรย์พร้อมปั๊มรีดท่อสารยึดเกาะจะฉีดเข้าไปในโถของผลิตภัณฑ์ด้วยปืนฉีดและพ่นลงบนพื้นผิวของวัสดุที่ถูกทำให้เป็นละอองด้วยอากาศอัดเม็ดผลิตภัณฑ์จะเกาะติดกันโดยสารยึดเกาะ และรับสะพานสารยึดเกาะเพื่อสร้างเม็ดแกนหลัก จากนั้นจึงเติบโตเพื่อสร้างเม็ดเปียกที่ต้องการ ซึ่งสารยึดเกาะจะแห้งอย่างสม่ำเสมอด้วยลมร้อน และสุดท้ายก็ได้เม็ดแห้งในที่สุด
7. สเปรย์ฉีดล่างสำหรับเคลือบ
ในกรณีของสเปรย์ด้านล่างสำหรับการเคลือบ ให้ใช้ชามผลิตภัณฑ์ที่สามารถเคลื่อนย้ายด้านล่างของสเปรย์ สารยึดเกาะจะเปลี่ยนเป็นสเปรย์จากปืนฉีดด้านล่างและทำเป็นละอองเม็ดหรือเม็ดที่ฉีดจากด้านล่างขึ้นด้านบนภายในของห้องฟลูอิไดซ์ไดซ์และเคลือบด้วยน้ำยาเคลือบ จากนั้นตกลงไปตามผนังของโถผลิตภัณฑ์สเปรย์ด้านล่างและทำให้แห้งด้วยลมร้อน ซึ่งกลับไปที่ด้านล่างจะถูกพ่นอีกครั้งจากห้องฟลูอิไดซ์และกระบวนการเคลือบซ้ำ .ความสูงของห้องฟลูอิไดซ์ไดซ์สามารถปรับได้ตามปริมาณของวัสดุ และรับสถานะของเหลวที่ดีที่สุดแผ่นกระจายอากาศสเปรย์ด้านล่างสามารถเปลี่ยนเป็นระยะการพ่นและการไหลที่แตกต่างกันตามลักษณะของวัสดุ
